技术参数:

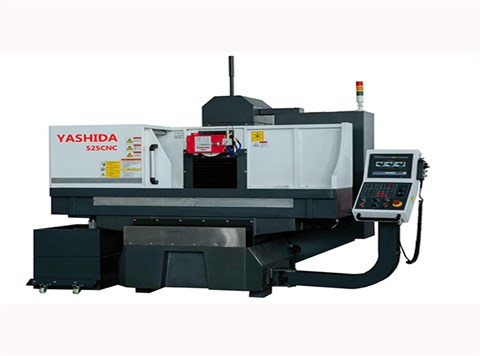

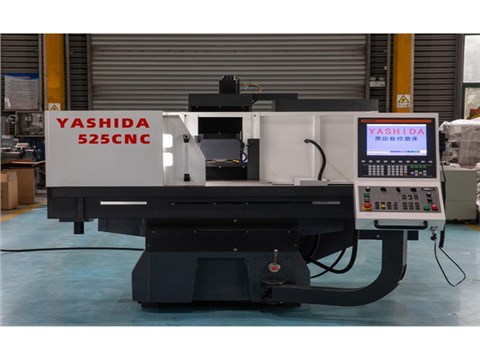

卧式磨床525CNC | 型号 | 525CNC | |
|
规格 | 单位 |
|
能力范围 | 工作台工作面积 | mm | 500/250 |
左右最大移动量 | mm | 580 | |
前后最大移动量 | mm | 280 | |
工作台面至主轴中心最大距离 | mm | 480 | |
工作台最大承受重量 | kgs | 200 | |
台面结构 | 工作台T型槽 | mm*N | 14*1 |
工作台速度 | m/min | 1 to 14 | |
工作台平面度 | mm | 0.003 | |
工件面粗链度 | um | Ra 0.63 | |
MPG进给量 | mm | 0.001/0.01/0.1 | |
MPG最大进给速度 | mm/min | Y axis 800x axis 1200 | |
上下结构 | MPG进给量 | mm | 0.0001/0.001/0.01 |
MPG最大进给速度 | mm | 600 | |
数控系统 | 研磨系统 | FC |
SSYNTEC[EHMC] |
主轴转速 | 砂轮转速 | r/min |
2850/3600 |
砂轮尺寸 | mm |
105*13*31.75 |
|
电机 | 主轴电机 | HXP |
3P |
上下伺服电机 |
HXP |
0.85KW | |
油压电机/左右伺服电机 |
HXP |
1.8KW | |
前后伺服电机 |
HXP |
0.85KW | |
冲水电机 |
HXP |
0.4KW | |
吸尘电机 |
HXP |
0.75KW | |
尺寸 | 机床外形尺寸 | mm | 2000*1600*1900 |
机床包装尺寸 | mm | 2300*1800*2000 | |
净重/毛重 | kg | 1600/1800 |
1、底座摒弃传统磨床结构,采用刚性、稳定性更高匡式结构;并设计90mm高三个支撑面,机器的搬运效果更方便;
2、鞍座导轨采用高稳定性、低振动的双V型结构、底部采用密度和宽度更大的加强结构以保证运动中的稳定性;
3、立柱导轨采用高稳定性的一V一平结构保证稳定性和柔性性。

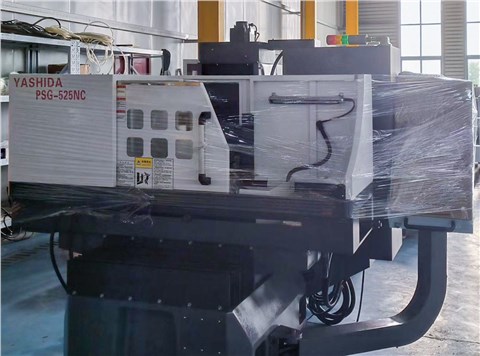

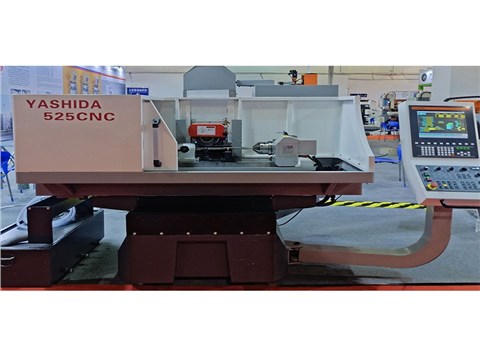

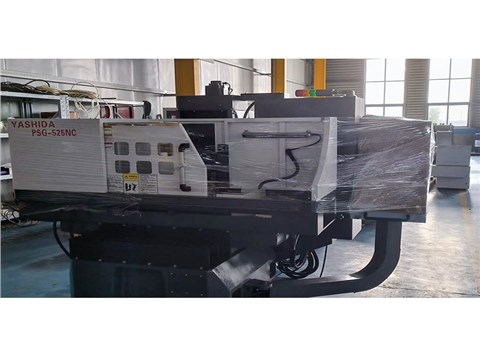

加工案例:
