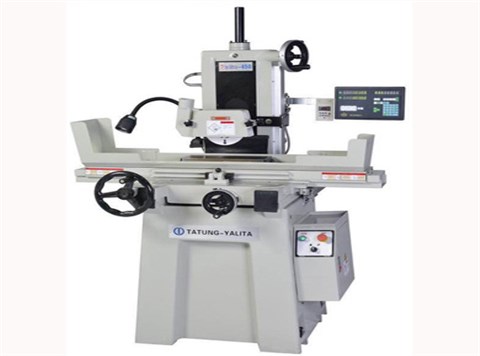

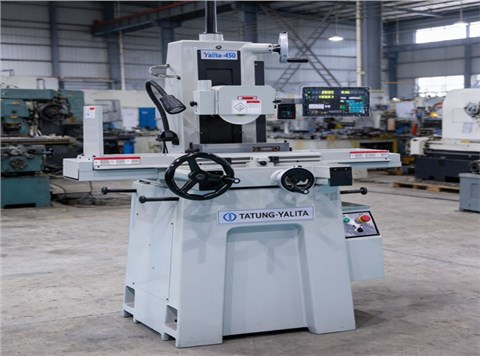

技术参数:
项目 | YALITA450 | |
研磨最大长度 | 475mm | |
研磨最大宽度 | 160mm | |
砂轮轴心至工作台距离 | 400mm | |
砂轮尺寸 | 180*13*31.75mm | |
主轴转速 | 3000/3600rpm | |
手轮每转进给数 | 工作台左右移动 | 100mm |
鞍座前后移动量 | 5mm | |
砂轮上下移动量 | 1mm | |
平均左右进给速度 | - | |
液压泵 | - | |
砂轮马达 | 1.1kw1.5HP | |
吸尘马达 | 0.4kw2HP | |
包装尺寸 | 1400*1150*1980mm | |
机器重量 | 720kgt |
机台特色:
机械材质结构
主要铸件如底座、鞍座、工作台、立柱采用FC30及FCD35之材质,是高强度及耐磨铸铁,配合内部之超强加强肋,并经强制回火处理,消除应力,以杜绝日后变形,保持机械的精密度。
高强度立柱
特别采用加大H型钢结构,高钢性,宽跨距滑轨,再经加工及精密导轨研磨,主轴不产生振动,确保加工成品精度。
高精度主轴
V3级马达与砂轮主轴一体设计,主轴材质厉SCM-21经调质后,初加工后经高周波硬化处理,且经精密研磨后采用欧系超精密P4斜角滚珠/滚柱轴承,轴端偏摆在0.002mm以下,密封式油脂润滑,确保长期寿命,高速旋转低噪音,无震动,高性能,强扭力,适合高精密成型研磨。
自动润滑系统
采用电磁泵控制润滑油强制不断的循环滑所有的滑轨,上下及前后螺杆,可降低磨损度。
研磨功能:
标准附件:
砂轮(直径*厚度*口径)180*13*31.75mm
1p片/pc
砂轮法兰及拨取螺母
1组/SET
砂轮平衡棒
1支/PC
钻石修整座及钻石笔
各1个/PC
水平调整螺丝及基础座
5组/SET
吊钩
4支/PC
工具箱及必要工具
1组/SET
润滑油
2.5公升/L
石英灯
1盏/PC
使用说明书
1份/COPY
